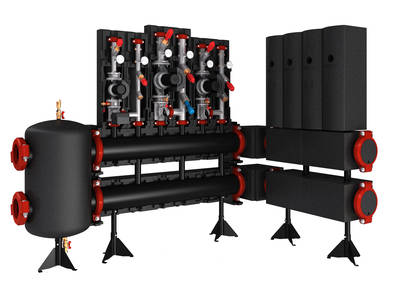

Модульные распределительные системы для отопительных установок до 2,5 МВт
Состав системы:
- Насосные группы V-UK/V-MK, DN25-32
- Насосные группы DN40, DN50, DN65 для монтажа на напольных распределителях Майбес

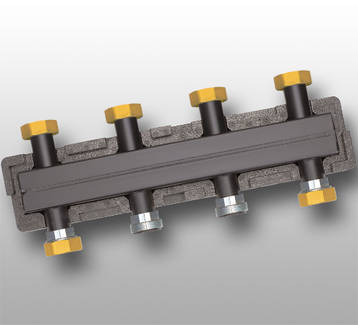

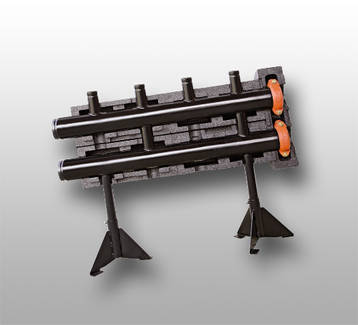

- Распределительные системы

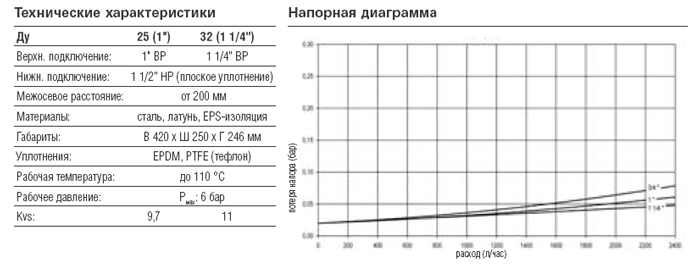

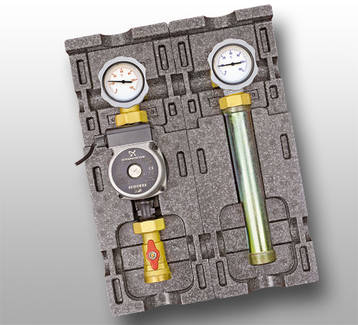

Насосная группа V-UK , прямой контур (подача слева)
Область применения: контур отопления, контур загрузки бойлера, контур вентиляции.
Группа включает в себя трехходовые шаровые краны в
подающей и обратной линиях, отсечной шаровой кран насоса, контактные
термометры в подающей и обратной линиях, встроенный обратный клапан в
запорном узле обратной линии, блочную, EPS-термоизоляцию.Подключения к
распределителю – 1 1/2" НР (под плоское уплотнение). Опционально группы
могут быть укомплектованы перепускным клапаном (см.
ком-плектующие).Посадочное место насоса для всех типоразмеров групп V-UK
составляет 180 мм. Возможна установка сдвоенных насосов. Подающая линия
слева. PN6, Тмах: 110 С.
Наименование
|
Артикул
|
Цена, евро/ед.
|
1" без насоса
|
ME 66713 EA
|
209,00
|
1" с насосом Grundfos UPS 25-40
|
ME 66713
|
349,00
|
1" с насосом Grundfos UPS 25-60
|
ME 66713.40
|
349,00
|
1" с насосом Grundfos Alpha2 25-60
|
ME 66713.30
|
620,00
|
1" с насосом Wilo Star RS 25/4
|
ME 66713 WI
|
349,00
|
1" с насосом Wilo Star RS 25/6
|
ME 66713.40 WI
|
349,00
|
1" с насосом Wilo
Stratos Para 25/1-7
|
ME 66713.31 WI
|
630,00
|
1 1/4" без насоса
|
ME 66714 EA
|
256,00
|
1 1/4" с насосом Grundfos UPS 32-40
|
ME 66714
|
389,00
|
1 1/4" с насосом Grundfos UPS 32-60
|
ME 66714.40
|
389,00
|
1 1/4" с насосом Grundfos Alpha2 32-60
|
ME 66714.30
|
630,00
|
1 1/4" Wilo Star RS 30/4
|
ME 66714 WI
|
389,00
|
1 1/4" Wilo Star RS 30/60
|
ME 66714.40 WI
|
389,00
|
1 1/4" с насосом Wilo
Stratos Para 30/1-7
|
ME 66714.31 WI
|
640,00
|

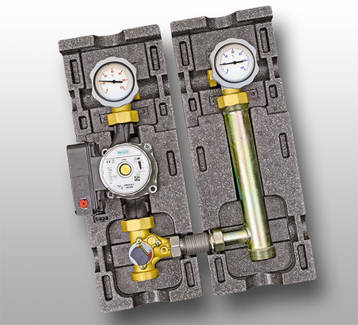

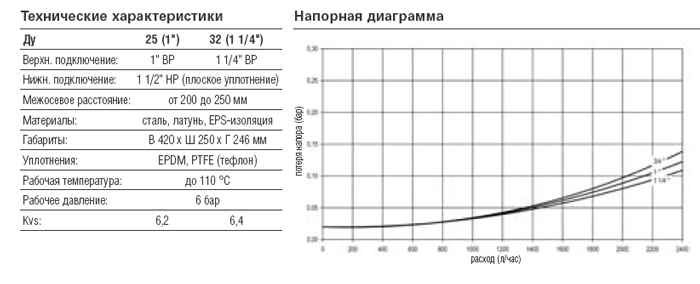

Насосная группа V-MK (контур с трехходовым смесителем, подача слева)
Область применения: контур отопления, контур теплого пола.
Группа включает в себя трехходовые шаровые краны в
подающей и обратной линиях, контактные термометры в подающей и обратной
линиях, встроенный обратный клапан в запорном узле обратной линии,
трехходовой смеситель со ступенчатым байпасом, съемную блочную
EPS-термоизоляцию. Регулируемое межосевое расстояние (200–250 мм).
Подключения к распределителю – 1 1/2" НР (плоское уплотнение).
Опционально группы могут быть укомплектованы перепускным клапаном (см.
комплек-тующие). Посадочное место насоса для всех типоразмеров групп
V-MK составляет 180 мм. Возможна установка сдвоенных насосов. Подающая
линия слева. PN6, Тмах: 110 С.
Наименование
|
Артикул
|
Цена, евро/ед.
|
1" без насоса
|
ME 66733 EA
|
305,00
|
1" с насосом Grundfos UPS 25-40
|
ME 66733
|
447,00
|
1" с насосом Grundfos UPS 25-60
|
ME 66733.40
|
447,00
|
1" с насосом Grundfos Alpha2 25-60
|
ME 66733.30
|
699,00
|
1" с насосом Wilo Star RS 25/4
|
ME 66733 WI
|
447,00
|
1" с насосом Wilo Star RS 25/6
|
ME 66733.40 WI
|
447,00
|
1" с насосом Wilo
Stratos Para 25/1-7
|
ME 66733.31 WI
|
705,00
|
1 1/4" без насоса
|
ME 66734 EA
|
356,00
|
1 1/4" с насосом Grundfos UPS 32-40
|
ME 66734
|
490,00
|
1 1/4" с насосом Grundfos UPS 32-60
|
ME 66734.40
|
490,00
|
1 1/4" с насосом Grundfos Alpha2 32-60
|
ME 66734.30
|
705,00
|
1 1/4" с насосом Wilo Star RS 30/4
|
ME 66734 WI
|
490,00
|
1 1/4" с насосом Wilo Star RS 30/6
|
ME 66734.40 WI
|
490,00
|
1 1/4" с насосом ilo
Stratos Para 30/1-7
|
ME 66734.31 WI
|
715,00
|
Насосные группы DN40, DN50, DN65 для монтажа на напольных распределителях Майбес
Ду 40(1 1/2")
|
Исполнение
|
Артикул
|
Евро/ед.
|
без насоса и термоизоляции
|
МЕ 66537.1 ЕА
|
1328,70
|
без насоса
|
МЕ 66537 EA
|
1404,92
|
UPS 40-60/2 F 220v
|
МЕ 66537.UPS 40-60/2 F 220V
|
2152,70
|
UPS 40-120 F 220v
|
МЕ 66537.UPS 40-120 F 220v
|
2347,37
|
UPS 40-180 F 220v
|
МЕ 66537.UPS 40-180 F 220v
|
2520,41
|
UPS 40-180 F 380v
|
МЕ 66537.UPS 40-180 F 380v
|
2466,85
|
MAGNA 40-100 F
|
ME 66537.MAGNA 40-100 F
|
2420,50
|
TOP-S 40/7 EM
|
МЕ 66537.TOP-S 40/7 EM
|
2216,56
|
TOP-S 40/10 EM
|
МЕ 66537.TOP-S 40/10 EM
|
2387,54
|
TOP-S 40/10 DM
|
МЕ 66537.TOP-S 40/10 DM
|
2372,09
|
TOP-S 40/15 DM
|
МЕ 66537.TOP-S 40/15 DM
|
2736,71
|
Stratos 40/1-8
|
ME 66537.Stratos 40/1-8
|
2678,00
|
Stratos 40/1-12
|
МЕ 66537.Stratos 40/1-12
|
3059,10
|
Ду 40(2")
|
Исполнение
|
Артикул
|
Евро/ед.
|
без насоса и термоизоляции
|
МЕ 66538.1 ЕА
|
1436,85
|
без насоса
|
МЕ 66538 EA
|
1507,92
|
UPS 50-60/2 F 220v
|
МЕ 66538.UPS 50-60/2F 220v
|
2450,37
|
UPS 50-120 F 380v
|
МЕ 66538.UPS 50-120F 380v
|
2613,11
|
UPS 50-180 F 380v
|
МЕ 66538.UPS 50-180F 380v
|
2753,19
|
Magna 50-100 F
|
ME 66538.MAGNA 50-100F
|
2774,82
|
TOP-S 50/7 EM
|
МЕ 66538.TOP-S 50/7 EM
|
2526,59
|
TOP-S 50/10 DM
|
МЕ 66538.TOP-S 50/10 DM
|
2659,46
|
TOP-S 50/15 DM
|
МЕ 66538.TOP-S 50/15 DM
|
2884,00
|
Stratos 50/1-8
|
ME 66538.Stratos 50/1-8
|
3179,61
|
Stratos 50/1-12
|
МЕ 66538.Stratos 50/1-12
|
3444,32
|
Ду 65(2 1/2")
|
Исполнение
|
Артикул
|
Евро/ед.
|
без насоса и термоизоляции
|
МЕ 66539.1 ЕА
|
2012,62
|
без насоса
|
МЕ 66539 EA
|
2051,76
|
UPS 65-120 F 380v
|
МЕ 66539.UPS 65-120F 380v
|
3374,28
|
UPS 65-180 F 380v
|
МЕ 66539.UPS 65-180F 380v
|
3565,86
|
MAGNA 65-120 F
|
ME 66539.MAGNA 65-120F
|
4516,55
|
TOP-S 65/10 DM
|
МЕ 66539.TOP-S 65/10 DM
|
3290,85
|
TOP-S 65/13 DM
|
МЕ 66539.TOP-S 65/13 DM
|
3362,95
|
TOP-S 65/15 DM
|
МЕ 66539.TOP-S 65/15 DM
|
4044,81
|
Stratos 65/1-12
|
ME 66539.Stratos 65/1-12
|
4527,88
|

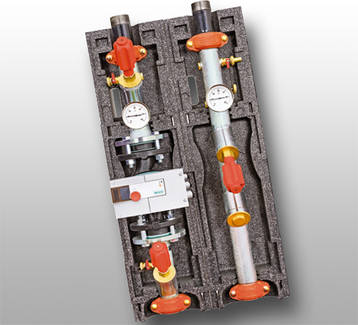

Насосная группа FL-UK
Насосная группа FL-UK (фланцевый насос, контур без смешения, для монтажа на напольных распределителях Майбес.
Межосевое расстояние от 250 мм, полностью готова к
монтажу, опрессована на заводе. В составе 3 отсечных крана вентильного
типа, встроенный обратный клапан, 3 KFE сливных крана , 2 контактных
показывающих термометра, по 2 заглушки 1/2, в подающей и обратной линиях
для КИП, трубные части, соединения Victaulic для подключения к
распределительной гребенке, блочная теплоизоляция. Верхние подключения
также под обжимные муфты Victaulic. Подающая линия слева. РN: 10 бар,
Тмах: 110 0С
Характеристики мощности насосных групп FL-UK DN 40-65
Группа
|
Диаметр
|
Kvs (м³/час)
|
v = 0,5 м/с
|
v = 1,0 м/с
|
v = 1,5 м/с
|
UK
|
V (л/час)
|
Q (кВт)
|
V (л/час)
|
Q (кВт)
|
V (л/час)
|
Q (кВт)
|
∆Т = 10 К
|
∆Т = 20 К
|
∆Т = 10 К
|
∆Т = 20 К
|
∆Т = 10 К
|
∆Т = 20 К
|
1 ½ʺ
|
DN 40
|
16,5
|
2469
|
28
|
56
|
4938
|
56
|
112
|
7407
|
84
|
169
|
2ʺ
|
DN 50
|
21
|
3969
|
45
|
90
|
7938
|
90
|
181
|
11907
|
136
|
270
|
2 ½ʺ
|
DN 65
|
32
|
6689
|
76
|
152
|
13378
|
152
|
304
|
20006
|
228
|
457
|
v = скорость теплоносителя, V = расход теплоносителя, Q = мощность, Т = разница температур в контуре,
Kvs = возможный расход при потере
набора 1 бар полностью открытой арматуре (без насоса), UK = группа без смесителя
|
Насосная группа FL-MK
Насосная группа FL-MK (под фланцевый насос, контур с трехходовым смесителем для монтажа на напольных распределителях Майбес).
Фиксированное межосевое расстояние 250 мм, полностью
готова к монтажу, опрессована на заводе.3 отсечных крана вентильного
типа, трехходовой смеситель (фланец х Victaulic х Victaulic), встроенный
обратный клапан, 3 KFE сливных крана , 2 контактных показывающих
термометра, по 2 заглушки 1/2, в подающей и обратной линиях для КИП,
трубные части, соединения Victaulic для подключения к распределительной
гребенке, блочная теплоизоляция. Верхние подключения также под обжимные
муфты Victaulic. Подающая линия слева. РN: 10бар, Тмах: 110 0С
Ду 40(1 1/2")
|
Исполнение
|
Артикул
|
Евро/ед.
|
без насоса и термоизоляции
|
МЕ 66547.1 ЕА
|
1817,95
|
без насоса
|
МЕ 66547 EA
|
1872,54
|
UPS 40-60/2 F 220v
|
МЕ 66547.UPS 40-60/2 F 220V
|
2621,35
|
UPS 40-120 F 220v
|
МЕ 66547.UPS 40-120 F 220v
|
2816,02
|
UPS 40-180 F 220v
|
МЕ 66547.UPS 40-180 F 220v
|
2988,03
|
UPS 40-180 F 380v
|
МЕ 66547.UPS 40-180 F 380v
|
2934,47
|
MAGNA 40-100 F
|
ME 66547.MAGNA 40-100 F
|
2888,12
|
TOP-S 40/7 EM
|
МЕ 66547.TOP-S 40/7 EM
|
2684,18
|
TOP-S 40/10 EM
|
МЕ 66547.TOP-S 40/10 EM
|
2856,19
|
TOP-S 40/10 DM
|
МЕ 66547.TOP-S 40/10 DM
|
2840,74
|
TOP-S 40/15 DM
|
МЕ 66547.TOP-S 40/15 DM
|
3204,33
|
Stratos 40/1-8
|
ME 66547.Stratos 40/1-8
|
3145,62
|
Stratos 40/1-12
|
МЕ 66547.Stratos 40/1-12
|
3526,72
|
Ду 40(2")
|
Исполнение
|
Артикул
|
Евро/ед.
|
без насоса и термоизоляции
|
МЕ 66548.1 ЕА
|
1917,86
|
без насоса
|
МЕ 66548 EA
|
1971,42
|
UPS 50-60/2 F 220v
|
МЕ 66548.UPS 50-60/2F 220v
|
2913,87
|
UPS 50-120 F 380v
|
МЕ 66548.UPS 50-120F 380v
|
3076,61
|
UPS 50-180 F 380v
|
МЕ 66548.UPS 50-180F 380v
|
3216,69
|
Magna 50-100 F
|
ME 66548.MAGNA 50-100F
|
3238,32
|
TOP-S 50/7 EM
|
МЕ 66548.TOP-S 50/7 EM
|
2989,06
|
TOP-S 50/10 DM
|
МЕ 66548.TOP-S 50/10 DM
|
3122,96
|
TOP-S 50/15 DM
|
МЕ 66548.TOP-S 50/15 DM
|
3346,47
|
Stratos 50/1-8
|
ME 66548.Stratos 50/1-8
|
3643,11
|
Stratos 50/1-12
|
МЕ 66548.Stratos 50/1-12
|
3906,79
|
Ду 65(2 1/2")
|
Исполнение
|
Артикул
|
Евро/ед.
|
без насоса и термоизоляции
|
МЕ 66549.1 ЕА
|
2399,90
|
без насоса
|
МЕ 66549 EA
|
2478,18
|
UPS 65-120 F 380v
|
МЕ 66549.UPS 65-120F 380v
|
3799,67
|
UPS 65-180 F 380v
|
МЕ 66549.UPS 65-180F 380v
|
3992,28
|
MAGNA 65-120 F
|
ME 66549.MAGNA 65-120F
|
4941,94
|
TOP-S 65/10 DM
|
МЕ 66549.TOP-S 65/10 DM
|
3716,24
|
TOP-S 65/13 DM
|
МЕ 66549.TOP-S 65/13 DM
|
3788,34
|
TOP-S 65/15 DM
|
МЕ 66549.TOP-S 65/15 DM
|
4471,23
|
Stratos 65/1-12
|
ME 66549.Stratos 65/1-12
|
4954,30
|
Компенсационная вставка для насосов
с посадочными местами, отличными от 250 (DN40), 280 (DN50) и 340 мм (DN65). В
комплекте уплотнения, шпильки, болты.
DN
|
, мм
|
Артикул
|
Евро/компл.
|
40
|
28
|
45102.001
|
57,17
|
50
|
18
|
45102.003
|
53,56
|
50
|
28
|
45102.004
|
69,01
|
Характеристики мощности насосных
групп FL-MK DN 40-65
Группа
|
Диаметр
|
Kvs (м³/час)
|
v = 0,5 м/с
|
v = 1,0 м/с
|
v = 1,5 м/с
|
MK
|
V (л/час)
|
Q (кВт)
|
V (л/час)
|
Q (кВт)
|
V (л/час)
|
Q (кВт)
|
∆Т = 10 К
|
∆Т = 20 К
|
∆Т = 10 К
|
∆Т = 20 К
|
∆Т = 10 К
|
∆Т = 20 К
|
1 ½ʺ
|
DN 40
|
14,0
|
2469
|
28
|
56
|
4938
|
56
|
112
|
7407
|
84
|
169
|
2ʺ
|
DN 50
|
20,0
|
3969
|
45
|
90
|
7938
|
90
|
181
|
11907
|
136
|
270
|
2 ½ʺ
|
DN 65
|
25,5
|
6689
|
76
|
152
|
13378
|
152
|
304
|
20006
|
228
|
457
|
v = скорость теплоносителя, V = расход теплоносителя, Q = мощность, Т = разница температур в контуре,
Kvs = возможный расход при потере
набора 1 бар полностью открытой арматуре (без насоса), MK = группа co смесителем.
|
Внимание! Приведенный в таблице расход ограничен применяемым насосом! По
показателю Kvs каждой насосной группы определяется гидравлическое сопротивление
для данного расхода.
Комплектующие для насосных групп FL-UK/MK
G Комплект подключения насосных групп FL-UK/MK к
отопительному контуру (2 шт)
Victaulic - Victaulic
|
нар., мм
|
Артикул
|
Евро/ед.
|
Ду 40
|
48,3
|
66259.21
|
35,61
|
Ду 50
|
60,3
|
66259.31
|
41,29
|
Ду 65
|
76,1
|
66259.41
|
41,76
|
Victaulic - HP
|
нар., мм
|
Артикул
|
Евро/ед.
|
Ду 40
|
1 1/2" HP
|
66259.26
|
60,20
|
Ду 50
|
2" HP
|
66259.36
|
65,62
|
Ду 65
|
2 1/2" HP
|
66259.46
|
70,38
|
Victaulic - под сварку
|
нар., мм
|
Артикул
|
Евро/ед.
|
Ду 40
|
48,3
|
66259.27
|
51,27
|
Ду 50
|
60,3
|
66259.37
|
55,21
|
Ду 65
|
76,1
|
66259.47
|
60,95
|
Трёхпозиционный сервомотор
Наименование
|
Артикул
|
Цена, евро/ед.
|
Для FL-MK Ду 40/50, 230 В/50 Гц, 15 Нм
|
66341.6
|
225,06
|
Для FL-MK Ду 65, 230 В/50 Гц, 20 Нм
|
66345.7
|
394,96
|
130 сек. 90°, с ручным режимом.
Комплект отсечной арматуры коллектор
насосная группа FL-UK
1 отсечной вентиль на обратной линии, дополнительные отводы 1/2"
(заглушка) х 2 в каждой линии, 2 муфты Victaulic. В изоляции.
Наименование
|
Артикул
|
Цена, евро/ед.
|
Ду 40
|
ME 66537 ISO
|
237,93 ! (нетто цена)
|
Ду 40 без изоляции
|
ME 66537
|
189,52 ! (нетто цена)
|
Ду 50
|
ME 66538 ISO
|
270,89 ! (нетто цена)
|
Ду 50 без изоляции
|
ME 66538
|
221,45 ! (нетто цена)
|
Ду 65
|
ME 66539 ISO
|
322,39 ! (нетто цена)
|
Ду 65 без изоляции
|
ME 66539
|
272,95 ! (нетто цена)
|
СПЕЦИАЛЬНЫЕ НЕТТО ЦЕНЫ - СКИДКИ НЕ ДЕЙСТВУЮТ
Комплект отсечной арматуры коллектор
насосная группа FL-MK
2 отсечных вентиля, дополнительные отводы 1/2" (заглушка) х 2 в каждой
линии, 2 муфты Victaulic. В изоляции.
Наименование
|
Артикул
|
Цена, евро/ед.
|
Ду 40
|
ME 66547 ISO
|
360,50 ! (нетто цена)
|
Ду 40 без изоляции
|
ME 66547
|
319,30 ! (нетто цена)
|
Ду 50
|
ME 66548 ISO
|
427,45 ! (нетто цена)
|
Ду 50 без изоляции
|
ME 66548
|
381,10 ! (нетто цена)
|
Ду 65
|
ME 66549 ISO
|
525,30 ! (нетто цена)
|
Ду 65 без изоляции
|
ME 66549
|
478,95 ! (нетто цена)
|
СПЕЦИАЛЬНЫЕ НЕТТО ЦЕНЫ - СКИДКИ НЕ ДЕЙСТВУЮТ
Балансировочная вставка тип Cimberio
для насосных групп FL-UK/MK.
Монтируется вместо фильтра-грязевика. Функция дополнительная адаптация
показателя Kv контура.
Наименование
|
Артикул
|
Цена, евро/ед.
|
Для DN40
|
B - 61340.16
|
283,25
|
Для DN50/65
|
B - 61340.17
|
365,65
|
Консоль для монтажа отдельно стоящей
насосной группы FL-UK/MK на стене.
Подключение к источнику в соответствии с типоразмером насосной группы через
переходник Victaulic, подключение к насосной группе посредством муфты Victaulic
из комплекта группы.
Наименование
|
Артикул
|
Цена, евро/ед.
|
Для DN40
|
16335.71
|
138,60
|
Для DN50
|
16335.72
|
148,50
|
Для DN65
|
16335.73
|
148,50
|
Комплектующие для насосных групп V-UK/MK
Наименование
|
Артикул
|
Цена, евро/ед.
|
1
1/2" накидная гайка с плоским уплотнением Ду50 (60,3мм Victaulic)
|
ME
66305.50
|
75,34
|
Настраиваемый перепускной клапан для
насосных групп Поколения 7*
При монтаже
насосных групп V-UK/MK на напольные распределители Майбес для установки
перепесконого клапана трбуется применять штуцер и трубку inoflexi для
компенсации межосевого расстояния до 250 мм.
Наименование
|
Артикул
|
Цена, евро/ед.
|
Перепускной
клапан Поколения 7
|
ME 69070.5
|
33,00
|
штуцер для
компенсации межосевого расстояния 3/4" НР х 3/4" НР, 20 мм (1 шт.)
|
ME
45280.6Z
|
9,77
|
трубка
inoflexi 3/4" НР х 3/4" НГ, 70 мм
|
ME 46009
|
18,27
|
Электрический трехпозиционный
сервомотор 220 В
Оснащен кабелем длиной 2 м. Предназначен для монтажа непосредственно на
смесителе групп серии MK. Реверсивный синхронный сервопривод 220 В / 50 Гц,
цикл 140 сек., переключатель режимов ручной/автоматический и наглядная шкала
степени открытия/закрытия, крутящий момент 6 Нм.
Наименование
|
Артикул
|
Цена, евро/ед.
|
|
ME 66341
|
143,42
|
Электрический сервомотор 24 В, cигнал
0_10 В
Наименование
|
Артикул
|
Цена, евро/ед.
|
|
МЕ 66341.7
|
229,47
|
Сервомотор с интегрированным
термостатом 2080 °С
Оснащен кабелем длиной 2 м. Предназначен для монтажа непосредственно на
смесителе групп серии MK. Реверсивный синхронный сервопривод 220 В/50 Гц, цикл
150 сек., переключатель режимов ручной/автоматический и наглядная шкала степени
открытия/закрытия, крутящий момент 10Нм, температурный датчик 6 мм с кабелем
длиной 2 м, крепеж для монтажа датчика на трубопроводе.
Наименование
|
Артикул
|
Цена, евро/ед.
|
|
LE STM
10/230
|
221,45
|
Опциональный комплект отсечной
арматуры напольный распределитель насосная группа V-MK
2 шаровых крана с накидной гайкой 1 1/2 " под плоское уплотнение (в
комплекте) Для установки между переходником 66305.50 и насосной группой V-MK
Наименование
|
Артикул
|
Цена, евро/ед.
|
СПЕЦИАЛЬНЫЕ
НЕТТО ЦЕНЫ - СКИДКИ НЕ ДЕЙСТВУЮТ
|
66733 EW
|
27,00
|
Комплект для выравнивания по высоте
насосных групп V-UK при монтаже групп V-MK с опциональным комплектом отсечной
арматуры.
Наименование
|
Артикул
|
Цена, евро/ед.
|
СПЕЦИАЛЬНЫЕ
НЕТТО ЦЕНЫ - СКИДКИ НЕ ДЕЙСТВУЮТ
|
66713 EW
|
27,00
|
Консоль для монтажа отдельно стоящей
насосной группы V-UK/MK на стене.
Подключение к источнику 1 1/2" НР под плоское уплотнение.
Подключение к насосной группе через накидную гайку
Наименование
|
Артикул
|
Цена, евро/ед.
|
|
16335.6
|
86,11
|
Распределительные системы
Распределительная гребенка MEIBES для настенного монтажа
Распределители
из черной стали. Для подключения двух или трех контуров с межосевым
расстоянием 200 мм. Применяются в комбинации с насосными группами V-UK и
V-MK DN 25/32. Распределители и кронштейны поднять над стрелкой.
Подключения контуров 1 1/2" НГ с плоским уплотнением (в комплекте).
Подключение к источнику – 1 1/2" ВР «американка». В блочной
EPS-теплоизоляции. Заглушка 1/2" в подающем и обратном коллекторе.
Тип
|
Артикул
|
Цена, евро/ед
|
2
отопительных контура (длина 800 мм)
|
ME
66301.80
|
385,03
|
3
отопительных контура (длина 1200 мм)
|
ME
66301.81
|
468,89
|
Напольные распределительные гребенки
Распределительная
гребенка состоит из подающего и обратного коллекторов, расположенных
друг над другом в виде единого модуля. Верхний коллектор – подающий,
нижний – обратный. Подключение котельного контура к распределителю
возможно как слева так и справа. Подающая линия контура потребителя
расположена слева в силу заводского исполнения распределителя.Все
соединения распределителя под обжимные муфты Victaulic. Условные
диаметры выходов для подключения контуров потребителей Ду
50.Распределители выполнены из черной стали, покрыты черным лаком,
поставляются в термоизоляции, с двумя теле-скопическими опорами
(диапазон регулирования ∆=250 мм). Распределитель с одной стороны имеет
глухие диски в соединениях Victaulic в верхнем и нижнем коллекторах.
При этом каждый из дисков имеет заглушку 1/2", в которую, например,
может быть интегрирован кран KFE для слива коллекторов. Для пристыковки
другого распределителя при расширении количества контуров потребителей,
глухие диски вынимаются и соединение осуществляется при помощи
освободившихся обжимных муфт Victaulic! Возможно осуществить стыковку
распределителей, имеющих одинаковые типоразмеры. РN10, Тмах: 110 0С.
Мощность, кВт
|
Расход,
|
AD,
|
Ду,
|
AA,
|
Артикул
|
Евро/ед.
|
(Т 10/15/20/25)
|
м3/ч
|
мм
|
мм
|
мм
|
140/210/280/350
|
12
|
114,3
|
100
|
225
|
66457.0
|
749,00
|
350/525/700/875
|
30
|
168,3
|
150
|
340
|
66457.2
|
1133,00
|
430/860/1150/1440
|
50
|
168,3
|
150
|
450
|
66457.4
|
1399,00
|
1150/1725/2300/2875
|
100
|
219,1
|
200
|
450
|
66457.6
|
1799,00
|
Мощность
приведена при T = 20 °С.
|
Распределительная гребенка на 3
контура, PN10
|
Мощность, кВт
|
Расход,
|
AD,
|
Ду,
|
AA,
|
Артикул
|
Евро/ед.
|
(Т 10/15/20/25)
|
м3/ч
|
мм
|
мм
|
мм
|
140/210/280/350
|
12
|
114,3
|
100
|
225
|
66457.1
|
1080,00
|
350/525/700/875
|
30
|
168,3
|
150
|
340
|
66457.3
|
1549,00
|
430/860/1150/1440
|
50
|
168,3
|
150
|
450
|
66457.5
|
1799,00
|
1150/1725/2300/2875
|
100
|
219,1
|
200
|
450
|
66457.7
|
2299,00
|
Мощность
приведена при T = 20 °С, Тmax = 110 °С
|
Угловые соединения для распределительных гребенок
Комплект углового соединения 2 шт.,
в изоляции, 2 соединения Victaulic, PN10
Мощность, кВт
|
Расход,
|
AD,
|
Ду,
|
AA,
|
Артикул
|
Евро/ед.
|
(Т 10/15/20/25)
|
м3/ч
|
мм
|
мм
|
мм
|
140/210/280/350
|
12
|
114,3
|
100
|
225
|
66457.100
|
576,80
|
350/525/700/875
|
30
|
168,3
|
150
|
340
|
66457.300
|
808,55
|
430/860/1150/1440
|
50
|
168,3
|
150
|
450
|
66457.500
|
808,55
|
1150/1725/2300/2875
|
100
|
219,1
|
200
|
450
|
66457.700
|
983,65
|
Мощность приведена при T = 20 °С.
Комплекты переходных соединений Victaulic
D Комплект
соединений Victaulic в изоляции(2 шт), для сопряжения многофункционального
устройства (гидравлической стрелки) (HZG) с распределителем (V), угловым соединением
(W), источником тепла (WEZ), PN10.
Подключения HZW
|
Подключения V. W. WEZ
|
AA,
|
Артикул
|
Евро/ед.
|
Ду, мм
|
нар., мм
|
Ду, мм
|
нар., мм
|
мм
|
50
|
60,3
|
100
|
114,3
|
225
|
66258.632
|
257,50
|
80
|
88,9
|
100
|
114,3
|
225
|
66258.634
|
221,45
|
100
|
114,3
|
150
|
168,3
|
340
|
66258.831
|
473,80
|
150
|
168,3
|
150
|
168,3
|
450
|
66258.81
|
211,15
|
200
|
219,1
|
200
|
219,1
|
450
|
66258.91
|
257,50
|
E Комплекты переходников для большой
распределительной системы (для выполнения подключения к источнику
теплоснабжения (WEZ)), PN10
Обозначения:
- · V (Verteiler) распределительная
гребенка
- · HZW (Heizungswart)
гидравлическая стрелка
- · WEZ (Warmeerzeuger) источник
тепла
Муфта Victaulic, (2 шт.)
|
V/HZW
|
WEZ
|
Артикул
|
Евро/ед.
|
Ду, мм
|
нар., мм
|
Ду, мм
|
нар., мм
|
50
|
60,3
|
40
|
48,3
|
66259.371
|
123,60
|
50
|
60,3
|
50
|
60,3
|
66259.372
|
56,65
|
80
|
88,9
|
65
|
76,1
|
66259.572
|
164,80
|
80
|
88,9
|
80
|
88,9
|
66259.573
|
63,86
|
100
|
114,3
|
100
|
114,3
|
66259.675
|
97,85
|
150
|
168,3
|
125
|
139,7
|
66259.872
|
513,97
|
150
|
168,3
|
150
|
168,3
|
66259.873
|
175,10
|
200
|
219,1
|
200
|
219,1
|
66259.972
|
272,95
|
Victaulic x под сварку, (2 шт.)
|
V/HZW
|
WEZ
|
Артикул
|
Евро/ед.
|
Ду, мм
|
нар., мм
|
Ду, мм
|
нар., мм
|
50
|
60,3
|
40
|
48,3
|
66259.23
|
113,30
|
50
|
60,3
|
50
|
60,3
|
66259.31
|
44,29
|
80
|
88,9
|
65
|
76,1
|
66259.532
|
151,40
|
80
|
88,9
|
80
|
88,9
|
66259.51
|
46,35
|
100
|
114,3
|
100
|
114,3
|
66259.61
|
70,04
|
150
|
168,3
|
125
|
139,7
|
66259.832
|
342,99
|
150
|
168,3
|
150
|
168,3
|
66259.81
|
133,90
|
200
|
219,1
|
200
|
219,1
|
66259.91
|
211,15
|
Victaulic x под сварку (в изоляции), (2 шт.)
|
V/HZW
|
WEZ
|
AA
|
Артикул
|
Евро/ед.
|
Ду, мм
|
нар., мм
|
Ду, мм
|
нар., мм
|
мм
|
100
|
114,3
|
40
|
48,3
|
225
|
66258.671
|
267,80
|
100
|
114,3
|
50
|
60,3
|
225
|
66258.672
|
267,80
|
100
|
114,3
|
65
|
76,1
|
225
|
66258.673
|
298,70
|
100
|
114,3
|
80
|
88,9
|
225
|
66258.674
|
236,90
|
150
|
168,3
|
100
|
114,3
|
340/450
|
66258.871
|
499,55
|
150
|
168,3
|
125
|
141,3
|
340/450
|
66258.872
|
587,10
|
150
|
168,3
|
150
|
168,3
|
340/450
|
66258.873
|
252,35
|
200
|
219,1
|
200
|
219,1
|
450
|
66258.972
|
319,30
|
|
