Thermix - смесительный модуль для настенных котлов
Продукт:
- Специальное исполнение
- Монтаж непосредственно около котла
- С комплектом подключения
- Со встроенным гидравлическим разделителем
- Трехходовой смеситель

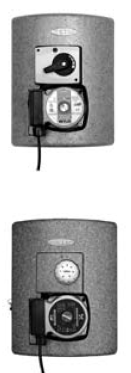

- Два типа исполнения управления смесителем

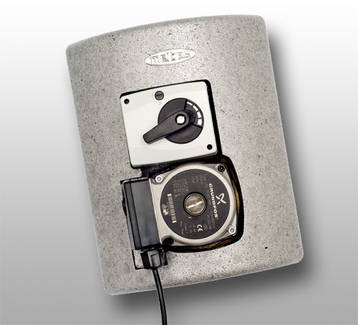

Насосная группа Thermix

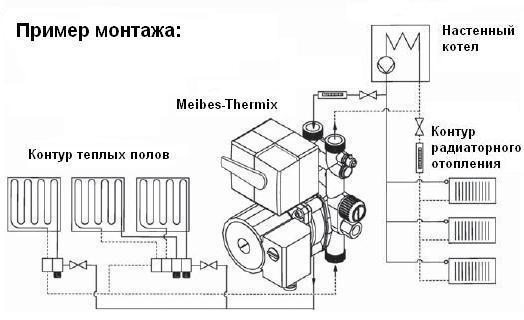

Область применения: независимо регулируемый контур для настенных котлов.
Компактный латунный блок со встроенными: гидравлическим разделителем, насосом, гильзой для датчика температуры, каналом воздухоудаления, трехходовым смесителем с трехпозиционным серводвигателем (двухходовым клапаном с термостатом)*, плавно настраиваемым байпасом. В комплект поставки входят: комплект подключения к котлу вторичного контура, труба inoflex (два тройника с цанговым фитингом 3/4"), блочная EPP-термоизоляция, крепежный набор для монтажа на стене.

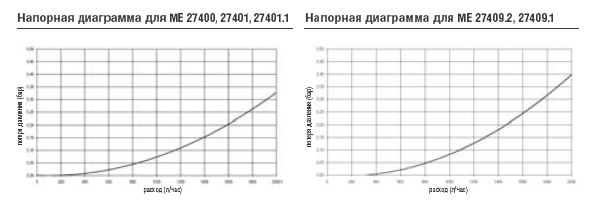

Исполнение с трехходовым смесителем и электрическим серводвигателем
|
Наименование
|
Артикул
|
Цена, евро/ед
|
|
С насосом Grundfos UPS 15-50 MBP
|
ME 27400
|
499,00
|
|
С насосом Wilo Pumpe HU 15/4-2-3
|
ME 27401
|
499,00
|
|
С насосом Wilo Pumpe HU 15/6-2-3
|
ME 27401.1
|
по запросу
|
*Исполнение с двухходовым клапаном, с термостатическим приводом (25–50 °С)
|
Наименование
|
Артикул
|
Цена, евро/ед
|
|
С насосом Grundfos UPS 15-50 MBP
|
ME 27409.2
|
499,00
|
|
С насосом Wilo Pumpe HU 15/6-2-3
|
ME 27409.1
|
499,00
|
Технические характеристики
| Верхнее подключение |
3/4" НР (сторона котла) |
| Нижнее подключение |
3/4" НР Евроконус |
| Межосевое расстояние |
42 мм |
| Габариты |
В 280 х Ш 299 x Г 165 мм |
| Уплотнения |
PTFE |
| Рабочее давление |
6 бар |
| Kvs |
2,8 |
| T max |
110 °C |
Внимание! Для гарантированной работы группы Thermix с термостатическим приводом смесителя в качестве смесительного узла для систем обогрева с теплыми полами производитель рекомендует ограничивать температуру на входе в смесительный контур не выше 55 °С посредством установки группы безопасности по температуре.

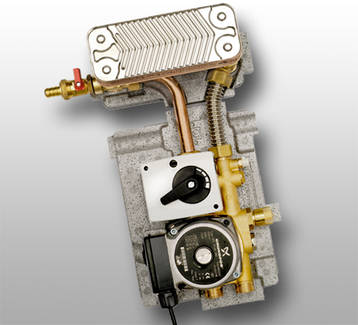

Thermix разделительная система
Компактный латунный блок со встроенными: гидравлическим разделителем, насосом, гильзой для датчика температуры, каналом воздухоудаления, трехходовым смесителем, плавно настраиваемый байпас. В комплект поставки входят: электрический трехпозиционный серводвигатель, комплект подключения к котлу (два тройника с цанговым фитингом 3/4"), встроенный теплообменник из нержавеющей стали с медной пайкой, кран заполнения/слива, блочная EPP-термоизоляция.
|
Количество пластин
|
Наименование
|
Артикул
|
Цена, евро/ед
|
|
20
|
Wilo HU 15/4-2-3
|
ME 27408.20 WI
|
699,00
|
|
30
|
Wilo HU 15/4-2-3
|
ME 27408.30 WI
|
699,00
|

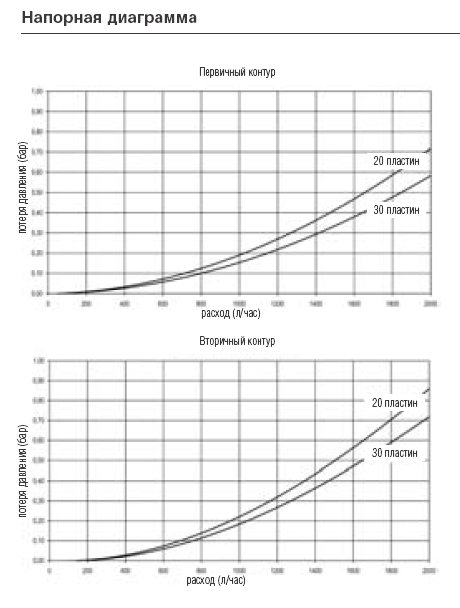

Характеристики мощности
| Количество пластин |
Макс. Расход л/час |
Мощность, к Вт при T=5C |
Мощность, к Вт при T=10C |
| 20 |
1040,00 |
5,93 |
11,86 |
| 30 |
1100,00 |
6,27 |
12,54 |
Комплектующие Thermix
Группа безопасности по температуре
для Thermix
Комплект состоит из термостата
безопасности (3090 °С), вентиля и двухпозиционного сервомотора.
|
Наименование
|
Артикул
|
Цена, евро/ед.
|
|
-
|
ME 27410.6
|
125,00
|
Комплект для балансировки Thermix в
системе
Комплект состоит из двух
расходометров с преднастройкой и комплекта подключения
|
Наименование
|
Артикул
|
Цена, евро/ед.
|
|
28 л/мин, 3/4" BP/HP
|
ME 27410.1
|
по запросу
|
