Промываемый фильтр тонкой очистки воды серии miniplus FK 06
Промываемый фильтр тонкой очистки воды серии miniplus препятствует проникновению инородных тел, обеспечивая подачу отфильтрованной воды, а режим промывки позволяет удалять песчинки и прочие механические включения со дна чаши и сетки фильтра.

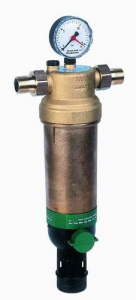

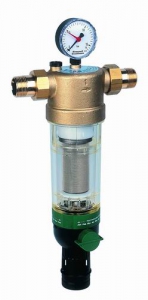

Фильтр тонкой очистки с обратной промывкой F 76 S для холодной воды (АА, прозрачная чаша) и горячей воды (ААМ, чаша из красной бронзы) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Присоединительный размер R |
Условный проход DN |
Расход при дельта Р=0,2 бар, м3/ч |
Kvs |
Размеры, мм (L x I x H x h x D) |
Вес, кг |
|
1/2" |
15 |
3,2 |
7,2 |
170х110х449х350х97 |
2,9 |
|
3/4" |
20 |
4,3 |
9,6 |
178х110х449х350х97 |
2,9 |
|
1" |
25 |
7,2 |
16,1 |
209х130х453х351х97 |
3,1 |
|
1 1/4" |
- |
7,8 |
- |
222х130х453х351 |
3,3 |
|
1 1/2" |
- |
10 |
- |
246х150х532х417 |
4 |
|
2" |
- |
11,5 |
- |
267х150х532х417 |
4,8 |

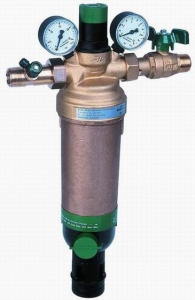

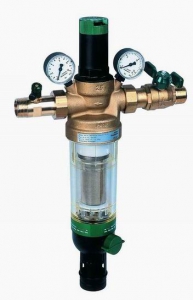

Комбинированный водоразборный узел HS 10 S для холодной воды (АА, прозрачная чаша) и горячей воды (ААМ, чаша из красной бронзы)
Область применения:
Комбинированный водоразборный узел HS 10 S объединяет в один приборобратный клапан с измерительным наконечником, фильтр тонкой очистки с обратной промывкой, редукционный клапан и запорный вентиль. Они обеспечивают непрерывную подачу отфильтрованной воды. Фильтр тонкой очистки предотвращает попадание посторонних частиц, например, частиц ржавчины, волокон пеньки и песчинок. Обратный клапан предохраняет магистральный водопровод от противодавления и противотока жидкостей, опасных для здоровья. Редукционный клапан предупреждает повреждение конструкции от избыточного давления и понижает расход воды. Все элементы в отдельности соответствуют требованиям действующих норм DIN/DVGW.Технические характеристики каждого элемента относятся к комбинированному узлу в целом.
Рабочие параметры:
• Рабочая температура: макс. 40 °С для прозрачной чаши, макс. 70 °С для чаши из красной бронзы
• Рабочее давление: не менее 1,5 бар
• Давление на впуске: макс. 16 бар для прозрачной чаши. макс. 25 бар для чаши из красной бронзы
• Выпускное давление: от 1,5 до 6,0 бар
• Монтажное положение: уст. в горизонтальном трубопроводе чашей вниз
Конструкция фильтра:
• Корпус с впускным и выпускным манометрами
• Впускной обратный клапан
• Поверочное отверстие на обратном клапане
• Фильтр тонкой очистки в прозрачной чаше
• Шаровой клапан с дренажным штуцером
• Пружинный стакан с регулировочной ручкой и установочной шкалой
• Вкладыш клапана с диафрагмой и седлом клапана
• Штуцерные соединения резьбовые или паяные
• Запорный вентиль
• Двойной накидной гаечный ключ
Материалы:
• Корпус, стопорный клапан и штуцеры из латуни
• Гильза обратного клапана из высококачественного синтетического материала
• Фильтр тонкой очистки из нержавеющей стали
• Чаша фильтра из красной бронзы или ударопрочного прозрачного синтетического материала
• Пружинный стакан из высококачественного синтетического материала
• Вкладыш клапана из высококачественного синтетического материала
• Армированная волокном диафрагма NBR
• Уплотнения NBR
AA для холодной воды, прозрачная чаша фильтра
AAM для горячей воды, чаша из красной бронзы
|
Присоединительный размер R |
Условный проход DN |
Расход при дельта Р=0,2 бар, м3/ч |
Kvs |
Размеры, мм (L x I x H x h x D) |
Вес, кг |
|
1/2" |
15 |
1,8 |
2,7 |
255х110х439х350х97 |
4,0 |
|
3/4" |
20 |
2,9 |
3,2 |
268х110х439х350х97 |
4,1 |
|
1" |
25 |
4,7 |
8,0 |
305х130х493х353х97 |
5,7 |
|
1 1/4" |
- |
7,8 |
- |
- |
- |
|
1 1/2" |
- |
10 |
- |
- |
- |
|
2" |
- |
21,2 |
- |
408х150х590х417 |
- |
