Горелки фирмы ACV
Описание жидкотопливной горелки BMV
Для котлов DELTA Pro & Pro Pack мы выбрали новейшие модели горелок BMV1 и BMV2, которые являются третьим поколением горелок с прозрачным пламенем.
Горелки имеют следующие преимущества: максимальная экономия энергии при эксплуатации, очень низкий уровень вредных выбросов (соответствует стандартам ЕН 267:1999-11 Класс 3 - Класс экологической защиты Германии «Блю Энджел», стандартам РАЛ-ЮЗ 9 по швейцарскому постановлению о чистоте воздуха ЛРВ), постоянная компрессия и конструкция, облегчающая обслуживание и ремонт.
Подчеркиваем, что монтаж, ввод в эксплуатацию и обслуживание оборудования должны проводиться только специалистами. Для обеспечения оптимальной работы оборудования с экономией энергии и ограничением выбросов рекомендуется ежегодный осмотр горелки специалистом-монтажником.
Характеристики жидкотопливных горелок модели BMV на примере котлов DELTA Pro & Pro Pack
|
Характеристики горелки BMV |
Delta Pro & Pro Pack 25 |
Delta Pro & Pro Pack 45 |
Delta Pro 55 |
|
Горелка |
|
BMV1 |
BMV1 FV |
BMV2 |
BMV2 FV |
BMV2 |
|
Мощность |
кВт |
27,9 |
27,9 |
50,0 |
50,0 |
61,0 |
|
Форсунка |
гал/ч |
0,60 |
0,60 |
1,25 |
1,25 |
1,50 |
|
Угол распыления |
|
60° H |
60° H |
60° H |
60° H |
60° H |
|
Расход топлива |
кг/ч |
2,35 |
2,35 |
4,22 |
4,22 |
5,14 |
|
Давление топливного насоса |
бар |
14 |
14 |
10,5 |
10,5 |
10,5 |
|
Редуктор давления воздуха |
% |
— |
— |
— |
— |
— |
|
Забор воздуха |
% |
— |
— |
— |
— |
— |
|
Линия форсунки |
мм |
— |
— |
— |
— |
— |
|
Преодолеваемое сопротивление в камере сгорания |
мбар |
— |
— |
— |
— |
— |

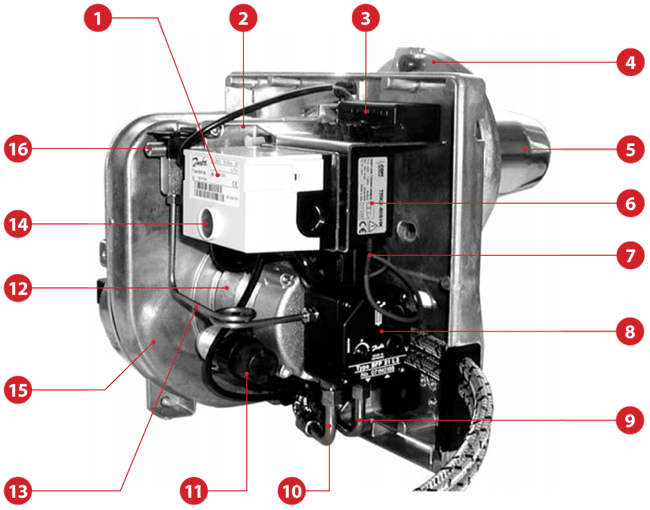

Из чего состоит горелка BMV
- Автомат горелки (реле)
- Крышка соединения форсунки
- Соединительный разъем
- Фланец
- Горелочная труба
- Автомат поджига
- Провод зажигания
- Топливный насос
- Всасывающий патрубок
- Патрубок возвратного потока
- Конденсатор двигателя
- Двигатель
- Нагнетательный трубопровод
- Контрольная лампочка
- Кожух горелки
- Регулировочный болт
|
|

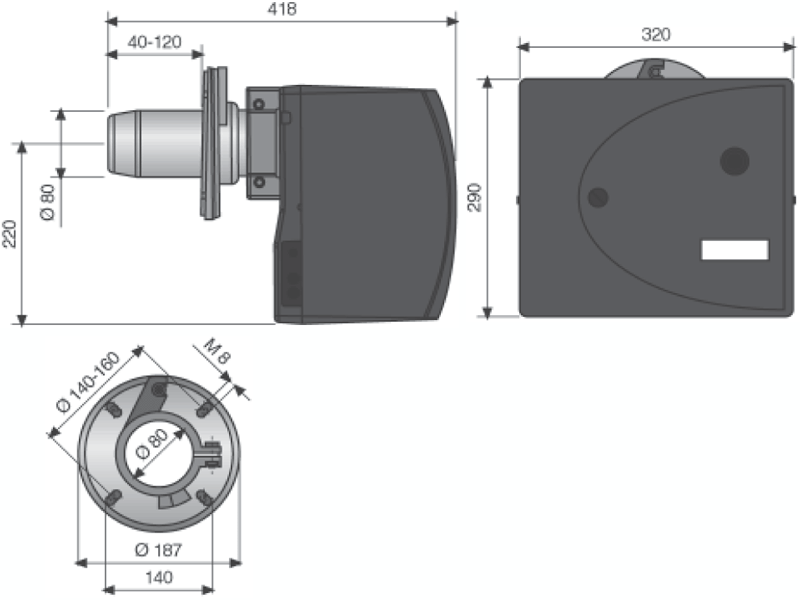

Основные размеры жидкотопливных горелок ACV BMV |
|
|
Описание газовай горелки предварительного смешения газа-воздуха ACV BG-2000S
Газовая горелка предварительного смешения газ/воздух ACV BG 2000-S оснащена газовым клапаном Honeywell, трубкой Вентури и электрическим программным реле. Газовый клапан специально разработан для газовых горелок с низкими выбросами NOx. Горелка имеет систему электрического поджига и контроля пламени по ионизации.
Давление газа на выходе из газового клапана равно давлению воздуха возле входа в трубку Вентури минус величина настройки. Вентилятор засасывает воздух в область горения через трубку Вентури, где происходит подача газа в поток воздуха. В трубке создается разряжение и газ, находящийся при атмосферном давлении, попадает в воздушный поток. Оптимальная газовоздушная смесь поступает через вентилятор на рампу горелки. Электрическое программное реле, встроенное в газовый клапан, обеспечивает контроль пламени.
Такой принцип работы гарантирует бесшумную и безопасную эксплуатацию:
- При недостаточной подаче воздуха разряжение в трубке Вентури падает, поток газа уменьшается, пламя горелки гаснет и газовый клапан закрывается.
- Если существует препятствие свободному удалению уходящих газов, поток воздуха также снижается, что приводит к закрытию газового клапана и остановке горелки.

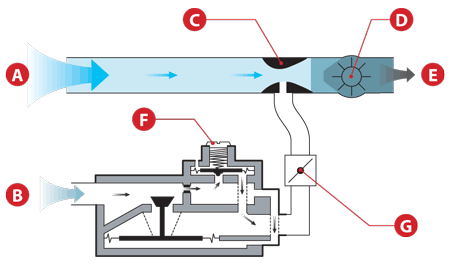

Принцип смешения газ/воздух:
- A. Воздух
- B. Газ
- C. Трубка Вентури
- D. Вентилятор
- E. Газовоздушная смесь
- F. Регулятор давления газа
- G. Регулятор расхода газа
|
|
Горелка BG 2000-S имеет заводские настройки для работы на природном газе.
Комплект перевода на пропан входит в комплект поставки и состоит из:
- дросселирующих дисков
- шильдика
- установочной наклейки
- инструкции
|
Основные размеры газовых горелок ACV BG-2000S |
 |

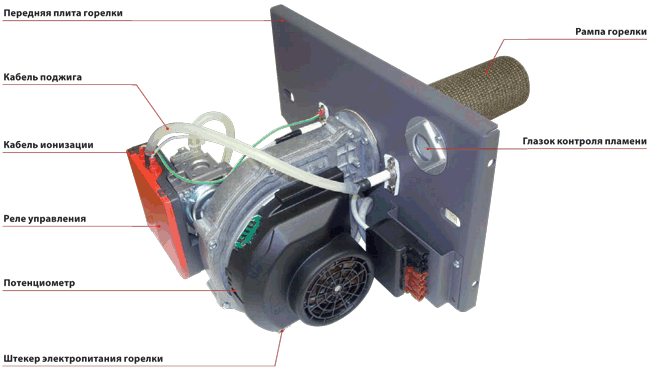

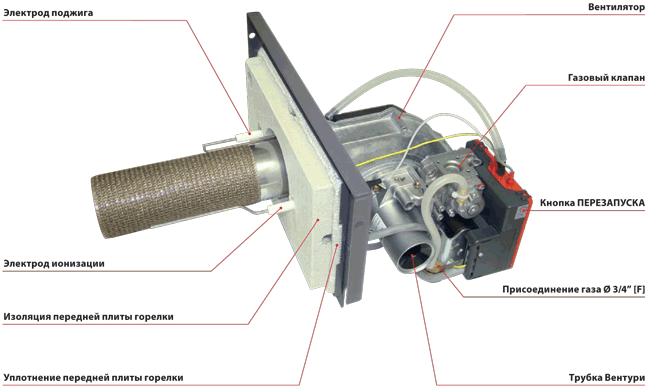

Из чего состоит горелка BG-2000-S |
|
|
|
 |
Характеристики газовых горелок модели BG 2000-S на примере котлов DELTA Pro & Pro Pack
|
Характеристики горелки BG 2000-S |
Delta Pro & Pro Pack 25 |
Delta Pro & Pro Pack 45 |
Delta Pro 55 |
|
Горелка |
|
BG 2000-S/25 |
BG 2000-SV/25 |
BG 2000-S/45 |
BG 2000-SV/45 |
BG 2000-S/55 |
|
Мощность |
кВт |
27,9 |
27,9 |
50,0 |
50,0 |
61,0 |
|
Содержание СО2 (природный газ) |
% |
9,0 |
9,0 |
9,0 |
9,0 |
9,0 |
|
Содержание СО2 (пропан) |
% |
11,0 |
11,0 |
11,0 |
11,0 |
11,0 |
|
Присоединение газа |
d |
3/4" [F] |
3/4" [F] |
3/4" [F] |
3/4" [F] |
3/4" [F] |
|
Скорость вентилятора |
об/мин |
— |
— |
— |
— |
— |
|
Расход газа G20 - 20 мбар |
м3/ч |
2,95 |
2,95 |
5,29 |
5,29 |
6,45 |
|
Расход газа G25 - 25 мбар |
м3/ч |
3,43 |
3,43 |
6,15 |
5,29 |
7,51 |
|
Расход газа G31 - 30/37/50 мбар |
м3/ч |
1,14 |
1,14 |
2,05 |
2,05 |
2,50 |
Модели и цены горелок фирмы ACV
|
Артикул |
Модель |
Тепловая мощность (кВт)
|
Розница в руб |
|
Дизельные горелки |
|
237E0024 |
BMV1 |
16,0 - 42,0 |
28 395 |
|
237E0025 |
BMV2 |
36,0 - 65,0 |
28 395 |
|
237E0027 |
BMV 1FV |
16,0 - 42,0 |
29 433 |
|
237E0028 |
BMV2 FV |
36,0 - 65,0 |
29 433 |
|
Газовые горелки ACV BG 2000-S для котлов HeatMaster |
|
237D0073 |
BG 2000-S/60 |
59,9 |
92 447 |
|
237D0074 |
BG 2000-S/70 |
69,9 |
92 447 |
|
237D0105 |
BG 2000-S/100 |
99,8 |
116 694 |
|
Газовые горелки ACV BG 2000-S для котлов Delta Pro |
|
237d0137 |
BG 2000-S/25 |
27,9 |
44 603 |
|
237d0138 |
BG 2000-S/45 |
50,0 |
46 159 |
|
237d0139 |
BG 2000-S/55 |
61,0 |
46 678 |
|
Эти горелки больше подходят для Delta Pro / Pro Pack от 25 до 55
Совмещают в себе эффективность наддувной и бесшумность атмосферной горелки.
|
Размеры Наименование |
А |
B |
С |
∅ Газ |
∅ Воздуховода* |
|
BG 2000-S/25 |
295 |
228 |
248 |
3/4” [F] |
50 |
|
BG 2000-S/45 |
310 |
228 |
248 |
3/4” [F] |
50 |
|
BG 2000-S/55 |
310 |
228 |
248 |
3/4” [F] |
50 |
|
BG 2000-S/60 |
375 |
228 |
248 |
3/4” [F] |
80 |
|
BG 2000-S/70 |
375 |
248 |
342 |
3/4” [F] |
80 |
|
BG 2000-S/100 |
375 |
248 |
342 |
1” [F] |
100 |
* ∅ для подачи воздуха в горелках BG-2000-S в варианте закрытой камеры сгорания
|
|
