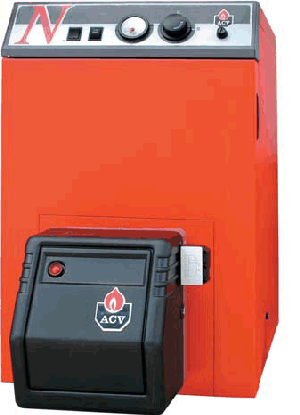

Описание напольных одноконтурных газовых котлов ACV серии N
Котел водогрейный одноконтурный стальной
Предназначен для подключения к системам водяного отопления. Одноходовая камера сгорания имеет несколько дымогарных каналов, оснащенных турбулизаторами. Дверь камеры сгорания может открываться влево или вправо. Теплоизоляция корпуса выполнена из минеральной ваты и алюминиевой фольги. Наружный декоративный кожух из стальных листов красного цвета.
Котел предназначен для работы с одноступенчатыми горелками с принудительным наддувом на газе. Котел оснащен термостатом (45°С) для защиты от низкотемпературной коррозии. Электрическая схема котла предназначена для управления включением горелки и работой циркуляционного насоса.
Панель управления:
Термостат регулировочный 60-90°С
Термостат защитный 103°С
Термоманометр 0 -120°С; 0-6 бар
Переключатель «зима-лето»
Главный выключатель

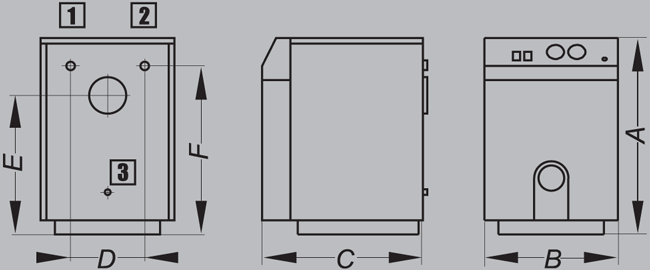

Габаритные размеры напольных одноконтурных газовых котлов ACV серии N
Подающая линия отопления
Обратная линия отопления
Дренаж
Модель
N1
N2
N3
А
мм
470
470
470
B
мм
700
700
700
C
мм
566
566
656
E
мм
550
615
645
F
мм
445
510
550
G
мм
260
260
260
Эксплуатационные параметры напольных одноконтурных газовых котлов ACV серии N
Макс.
рабочее давление
бар
3
Испытательное давление
бар
4,5
Макс. рабочая температура
°C
90
Электропитание
220
В,
50
Гц, моно
Присоединенная нагрузка
А
6
,
Технические характеристики напольных одноконтурных газовых котлов ACV серии N
