Напольные двухконтурные газовые котлы ACV серии Heat Master 60N
Описание напольных двухконтурных газовых котлов ACV серии Heat Master 60N
Котел водогрейный двухконтурный стальной
Первичный контур предназначен для подключения к системам водяного отопления. Вторичный контур предназначен для присоединения к системам горячего водоснабжения. Встроенная емкость из нержавеющей стали для хранения санитарной воды. Омываемая теплоносителем камера сгорания расположена в нижней части котла. Дымогарные трубы расположены вертикально и оснащаются турбулизаторами. Теплоизоляция корпуса выполнена из пенополиуретана. Обшивка котла выполнена из стальных листов красного цвета. Котел оснащен предохранительным клапаном первичного контура на 3 бара. Под обшивкой установлен расширительный бак первичного контура на 8 л. Для интенсификации теплообмена между первичным и вторичным контурами в первичном контуре установлен циркуляционный насос. Котел предназначен для совместной работы с горелками с принудительным наддувом на газе и жидком топливе. Электрическая схема предназначена для управления включением горелки, работой циркуляционного насоса и для обеспечения приоритетного нагрева горячей воды. В котле установлено реле минимального давления теплоносителя на 0,5 бара.

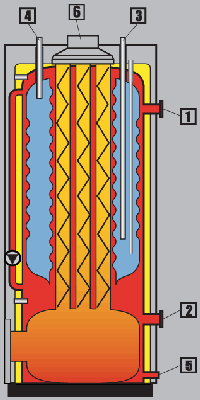

Подающая линия отопления
Обратная линия отопления
Вход холодной санитарной воды
Выход горячей санитарной воды
Дренаж
Газоход
Панель управления:
Термостат регулировочный 60-90°С
Термостат защитный 103°С
Термоманометр 0-120°С; 0-4 бар
Переключатель «зима-лето»
Оптимизатор
Сигнал «предельная температура»
Сигнал «низкое давление»
Сигнал «блокировка горелки»

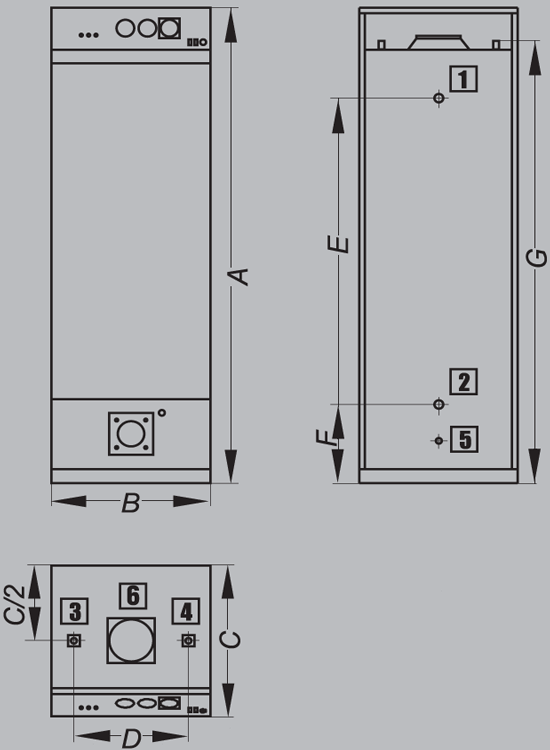

Таблица основных размеров напольных двухконтурных газовых котлов ACV серии Heat Master 60N
