Каталог / Котлы / напольные газовые котлы / ACV (Бельгия) / Напольные двухконтурные газовые котлы...

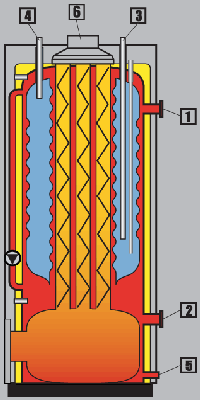

Напольные двухконтурные газовые котлы ACV серии Heat Master 71/101  Описание напольных двухконтурных газовых котлов ACV серии Heat Master 71/101 Котел водогрейный двухконтурный стальной Первичный контур предназначен для подключения к системам водяного отопления. Вторичный контур предназна­чен для присоединения к системам горя­чего водоснабжения. Встроенная емкость из нержавеющей стали для хранения са­нитарной воды. Омываемая теплоносите­лем камера сгорания расположена в ни­жней части котла. Дымогарные трубы рас­положены вертикально и оснащаются турбулизаторами. Теплоизоляция корпуса выполнена из пенополиуретана. Обшив­ка котла выполнена из стальных листов красного цвета. Котел оснащен предохранительным клапаном первичного контура на 3 бара и термоманометром. Под обшивкой установлены расширительные баки пер­вичного контура (2 по 10 л). Для интен­сификации теплообмена между первич­ным и вторичным контурами в первич­ном контуре установлен циркуляцион­ный насос. Котел оснащен газовой горелкой пред­варительного смешения с модуляцией мощности типа ACV BG 2000/M. Управ­ление осуществляется с помощью кон­троллера Honeywell MCBA с функцией приоритета ГВС. В котле установлено реле минимального давления теплоноси­теля на 0,5 бара. Подающая линия отопления Обратная линия отопления Вход холодной санитарной воды Выход горячей санитарной воды Дренаж Газоход   Панель управления: Контроллер MCBA Термостат защитный 103°С Термоманометр 0-120°С; 0-4 бар Переключатель «зима-лето» Главный выключатель Оптимизатор    Габаритные размеры напольных двухконтурных газовых котлов ACV серии Heat Master 71/101   Подающая линия отопления Обратная линия отопления Вход холодной санитарной воды Выход горячей санитарной воды Дренаж Газоход  Таблица основных размеров напольных двухконтурных газовых котлов ACV серии Heat Master 71/101 Модель   71 101 Высота, А мм 1743 2093 Ширина, B мм 680 680 Глубина, C мм 937 937 D мм 390 390 E мм 1289 1693 F мм 285 285 G мм 1630 2030 Газоход мм 150 150    Эксплуатационные параметры напольных двухконтурных газовых котлов ACV серии Heat Master 71/101 Макс. рабочее давление контура отопления бар 3 Макс. рабочее давление контура ГВС бар 10 Испытательное давление контура отопления бар 4,5 Испытательное давление контура ГВС бар 13 Макс. рабочая температура °C 90 Электропитание 220 В, 50 Гц, моно Присоединенная нагрузка А 6     Технические характеристики напольных двухконтурных газовых котлов ACV серии Heat Master 71/101 Модель 71 101 Код заказа   2604501 2604401 Вид топлива   метан/пропан метан/пропан Теплопотребление кВт 20-69,9 25-107 Полезная мощность кВт 18,4-63 23-96,8 КПД % 90 90 Потери тепла через корпус % 0,6 0,65 Содержание СО2 в продуктах сгорания % 13,4 14,2 Сопротивление в камере сгорания мбар 0,6 0,65 Объем греющего контура л 108 130 Объем контура ГВС л 131 200 Площадь поверхности теплопередачи м2 3,14 3,95 Сопротивление греющего контура мбар 46 83 Присоединение контура отопления d 1 1/2" 1 1/2" Присоединение контура водоснабжения d 1" 1" Масса пустого кг 285 335   Характеристики контура ГВС напольных двухконтурных газовых котлов ACV серии Heat Master 71/101 Модель 71 101 Пиковая производительность при 40°С л/10 мин 646 905 Пиковая производительность при 45°С л/10 мин 543 777 Пиковая производительность при 60°С л/10 мин 346 514 Пиковая производительность при 70°С л/10 мин 268 343 Пиковая производительность при 80°С л/10 мин 207 258 Часовая производительность при 40°С л/60 мин 2133 3172 Часовая производительность при 45°С л/60 мин 1794 2680 Часовая производительность при 60°С л/60 мин 1219 1813 Часовая производительность при 70°С л/60 мин 970 1226 Часовая производительность при 80°С л/60 мин 636 893 Непрерывная производительность при 40°С л/час 1835 2776 Непрерывная производительность при 45°С л/час 1573 2379 Непрерывная производительность при 60°С л/час 1067 1665 Непрерывная производительность при 70°С л/час 918 1104 Непрерывная производительность при 80°С л/час 580 804 Время нагрева до 60°С мин 16 13 Индустриальный класс Модель  HeatMaster® 71 HeatMaster® 101 Код заказа Heat Master   2604501 2604401 Цена на Heat Master, розница Руб  506 000,00 604 000,00
