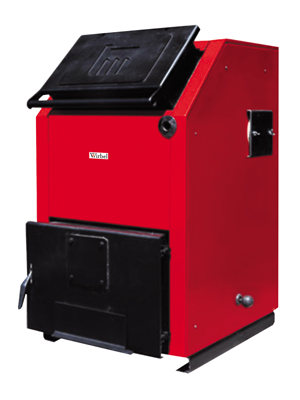

Твердотопливные котлы Wirbel серия EKO - стальной твердотопливный котел с увеличенной камерой сгорания
Производство: Австрия.
 Стальной твердотопливный котел с увеличенной камерой сгорания Wirbel EKO - это стальные водогрейные твердотопливные котлы мощностью от 14 до 80 кВт, предназначенные для сжигания в качестве основного топлива - кокса, угля, дров и торфяных брикетов. При необходимости можно использовать другие виды топлива - в базовой комплектации нижняя дверь котла оборудована отверстием под установку жидкотопливной, газовой или пеллетной горелки.Котлы EKO могут работать как в открытых, так и в закрытых системах отопления.При изготовлении котла примерны качественные материалы и современные методы производства. Котел отвечает требованиям Европейских Норм EN 303-5.
Преимущества котлов EKO:
- Широкий модельный ряд. Стальные водогрейные твердотопливные котлы Wirbel EKO выпускаются 8-ми типоразмеров, мощностью от 14 до 80 кВт, для отопления помещений от 80 до 550 м2.
- Универсальность. При снятии заглушки с нижней двери котла и установки пульта управления, котел может работать с надувной горелкой на солярке, газе, или на пеллетах. Для возможности использования в качестве топлива древесные гранулы (пеллеты), необходимо приобрести комплект переоборудования котла для работы на пеллетах Pellet-set мощностью 14- 80 кВт в соответствии с типоразмером котла.
- Увеличенная камера сгорания. За счет увеличенной камеры сжигания топлива, котлы Wirbel EKO могут до 2-х раз дольше работать на одной загрузке топлива, чем существующие аналоги.
- Неприхотливы к дымоходу. В топке имеется дополнительная эффективная поверхность нагрева - водоохлаждаемая колосниковая решётка. Это увеличивает теплоотдачу и позволяет уменьшить конвективные поверхности теплообмена. Как результат – уменьшается сопротивление дымовых газов в котле, и он становится неприхотливым к дымоходу.
- Удобны в обслуживании. Обслуживание и очистка котла предельно упрощены. Под водоохлаждаемой колосниковой решёткой расположен гребень очистки. Это позволяет чистить колосниковую решётку, не открывая двери котла, а при снятии заглушек с боковых отверстий на корпусе котла, можно быстро проникнуть в камеру сгорания для чистки основных поверхностей нагрева.
- Существует модификация котлов ЕКО со встроенными ТЭНми (ЕКО-EL). Мощность ТЭНов может достигать 60% от номинальной мощности котла. Модельный ряд котлов ЕКО-EL включает в себя следующие типоразмеры ЕКО-EL 17/12, ЕКО-EL 23/18, ЕКО-EL 30/18, ЕКО-EL 35/18, ЕКО-EL40/24, ЕКО-EL 50/24.
- Надежен и долговечен. Топочная камера изготовлена из стали толщиной 5 мм. Срок службы котла не менее 15 лет при правильной эксплуатации.
- Идеальный баланс цены и качества.
- Котел отвечает требованиям EN 303-5 и EN 30, и изготовлен по нормативам ISO 9001/2000.
Котел поставляется в собранном виде.

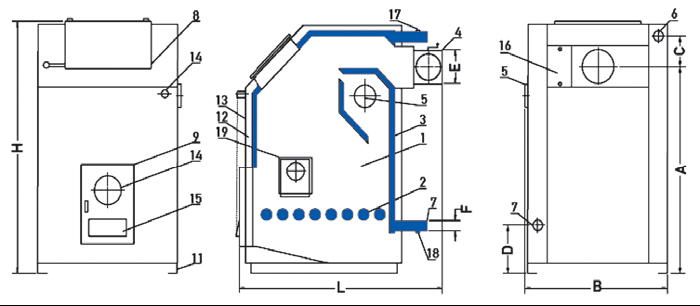

Технические характеристики, структура и цены твердотопливных стальных котлов Wirbel серия EKO
| 1 Топка |
7 Обратный патрубок |
14 Муфа для регулятора воздуха |
| 2 Водоохлаждаемая колосниковая |
8 Загрузочная дверь |
15 Воздушная заслонка |
|
| решётка |
9 Дверь розжига и очистки пепла |
16 Отверстие для очистки |
| 3 Корпус котла |
10 Отверстие для монтажа горелки |
17 Трубка для наполнения и слива |
| 4 Дымоход с дросельным клапаном |
11 Основа |
18 Зольник |
|
| 5 Отверстие для чистки |
12 Теплоизоляция |
19 Ручка гребня очистки |
|
| 6 Подающий патрубок |
13 Обшивка |
|
|
|
| Описание |
EKO |
14 |
17 |
23 |
30 |
35 |
40 |
50 |
60 |
80 |
| Мощность котла (дизель, газ) |
(кВт) |
20 |
22 |
28,5 |
37,5 |
43,5 |
50 |
62,5 |
75 |
100 |
| Мощность котла (бурый уголь) |
(кВт) |
16 |
20 |
25 |
32 |
37 |
45 |
53.5 |
60 |
80 |
| Объем воды |
(л) |
33 |
38 |
45 |
52 |
56 |
60 |
75 |
95 |
100 |
| Масса котла |
(кг) |
175 |
192 |
205 |
230 |
245 |
257 |
290 |
322 |
382 |
| Диаметр патрубка отходящих газов * E |
(мм) |
133 |
133 |
133 |
160 |
160 |
160 |
180 |
180 |
180 |
| Ось дымохода А |
(мм) |
660 |
660 |
710 |
760 |
760 |
810 |
810 |
940 |
980 |
| Тяга дымохода |
(мбар) |
0,14 |
0,16 |
0,18 |
0,2 |
0,21 |
0,23 |
0,25 |
0,26 |
0,28 |
| Вых./Вход. вода |
(дюйм) |
1
“ |
1
“ |
1
1/4” |
1
1/4” |
1
1/4” |
1
1/4” |
1
1/2” |
1
1/2” |
1
1/2” |
| Темпер. выход. газов |
(°C) |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
| Max. Раб. температура |
(°C) |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
90 |
| Max. Раб. давление |
(мбар) |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
| Общая глубина L |
(мм) |
960 |
960 |
960 |
1010 |
1080 |
1080 |
1080 |
1080 |
1150 |
| Общая высота H |
(мм) |
900 |
960 |
980 |
1030 |
1030 |
1080 |
1080 |
1210 |
1250 |
| Общая ширина B |
(мм) |
600 |
600 |
600 |
620 |
620 |
620 |
740 |
790 |
860 |
| Ось подающего патрубка С |
(мм) |
144 |
144 |
144 |
144 |
144 |
144 |
144 |
140 |
140 |
| Ось обратного патрубка D |
(мм) |
150 |
150 |
155 |
155 |
155 |
155 |
160 |
160 |
160 |
| Объем камеры сгорания |
(л) |
62 |
94 |
121 |
152 |
168 |
185 |
241 |
302 |
392 |
| Рекомендуемая обогреваемая площадь |
(м3) |
До
80 |
80-100 |
100-150 |
150-180 |
180-230 |
230-250 |
250-330 |
330-410 |
410-530 |
| Max. Длина полена |
(мм) |
550 |
550 |
550 |
550 |
550 |
550 |
600 |
600 |
600 |
* Рекомендации по диаметру дымохода и высоте дымовой трубы см. в инструкции по эксплуатации котла
|
