Описание бойлеров ACV Smart Line 100 – 240 (Duplex)
Греющий контур предназначен для подключения к системам водяного отопления. Емкость санитарной воды выполнена из нержавеющей стали. Теплоизоляция корпуса выполнена из пенополиуретана и закрыта декоративным кожухом серого цвета.
Модель SL предназначена для напольного или настенного монтажа: вертикально и горизонтально.
Модель SLE предназначена только для напольного монтажа.
В стандартной поставке модели SLE отверстие для установки электрического ТЭНа закрыто заглушкой. ТЭН заказывается отдельно. Комплект навески поставляется с каждым водонагревателем.
Электрическая схема предназначена для управления циркуляционным насосом подачи теплоносителя в греющий контур.

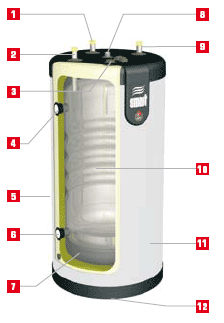

1 Линия рециркуляци контура ГВС 2 Подача горячей санитарной воды в систему ГВС 3 Регулировочный термостат 4 Подача теплоносителя в греющий контур бойлера 5 Теплоизоляция из пенополиуретана 6 Возврат теплоносителя к котлу 7 Внешний бак из углеродистой стали с теплоносителем 8 Ручной воздухоотводчик 9 Подача холодной санитарной воды в бойлер 10 Внутренний бак из нержавеющей стали 11 Кожух из эластичного полипропилена 12 Ручной воздухоотводчик
Панель управления:
Термостат регулировочный 60-90°С
Основные размеры бойлеров ACV Smart Line 100 – 240 (Duplex)
Премиум класс
Модель
Smart STD 130/ Smart 130 (Duplex)
Smart STD 160/ Smart 160 (Duplex)
Smart STD 210
Smart STD 240/ Smart 240 (Duplex)
Код заказа Smart STD
06602501
06602601
06602701
06602801
Цена на SL, розница
Руб
66 000,00
84 000,00
77 000,00
80 000,00
Код заказа Smart (Duplex)
06510001
06510101
-
06510201
Цена на SLE, розница
Руб
по запросу
по запросу
-
по запросу
Нагревательные элементы для SLE
Модель
Код заказа
Нагревательный элемент 230 В — 3 кВт
10800081
Нагревательный элемент 230 В/400 В — 3 кВт трехфазный
10800082
Нагревательный элемент 230 В — 6 кВт
10800083
Нагревательный элемент 230 В/400 В — 6 кВт трехфазный
10800084
нагревательный элемент имеет регулировочный и предохранительный термостат

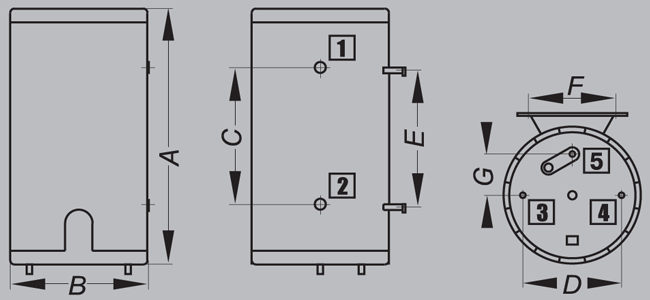

Габаритные размеры бойлеров ACV Smart Line 100 – 240 (Duplex)
Модель
Smart STD 100
Smart STD 130
Smart STD 160
Smart STD 210
Smart STD 240
А
мм
865
1025
1225
1497
1744
С
мм
365
525
725
997
1244
В
мм
629
789
989
1261
1508
Эксплуатационные параметры бойлеров ACV Smart Line 100 – 240 (Duplex)
Макс. рабочее давление контура отопления
бар
3
Макс. рабочее давление контура ГВС
бар
10
Испытательное давление контура отопления
бар
4,5
Испытательное давление контура ГВС
бар
13
Макс. рабочая температура
°C
90
Электропитание
220 В,
50 Гц, моно
Присоединенная нагрузка
А
6
Технические характеристики бойлеров ACV Smart Line 100 – 240 (Duplex)
Тип
SL 100
SL 130
SL 160
SL 210
SL 240
КОД / ИСПОЛНЕНИЕ
STD
06602401
06602501
06602601
06602701
06602801
DUPLEX
-
06503301
06503401
-
06503601
Общий объем
л
105
130
161
203
242
Объем теплоносителя
л
30
31
35
39
42
Площадь поверхности теплопередачи
м2
1,03
1,26
1,54
1,94
2,29
Гидравлическое сопротивление
мбар
17
22
37
45
51
Присоединение теплового контура [F]
∅
1”
1”
1”
1”1/4
1”1/4
Присоединение контура ГВС [M]
∅
3/4”
3/4”
3/4”
3/4”
3/4”
Присоединение линии рециркуляции ГВС [F]
∅
3/4”
3/4”
3/4”
3/4”
3/4”
Масса пустого
кг
49
55
65
75
87
Характеристики контура ГВС бойлеров ACV Smart Line 100 – 240 (Duplex)
Модель
SL 100
SL 130
SL 160
SL 210
SL 240
Пиковая производительность при 40°С
л/10 мин
236
321
406
547
700
Пиковая производительность при 45°С
л/10 мин
202
275
348
469
600
Пиковая производительность при 60°С
л/10 мин
117
161
209
272
337
Часовая производительность при 40°С
л/60 мин
784
1063
1349
1820
2319
Часовая производительность при 45°С
л/60 мин
672
911
1156
1560
1988
Часовая производительность при 60°С
л/60 мин
384
549
689
913
1165
Непрерывная производ-сть при 40°С
л/час
658
890
1132
1212
1943
Непрерывная производ-сть при 45°С
л/час
564
763
970
1039
1665
Непрерывная производ-сть при 60°С
л/час
320
465
576
769
994
Время нагрева от 10 до 80°С
мин
22
22
20
20
22
Подводимая мощность от котла
кВт
23
31
39
53
68
Расход греющей жидкости через бойлер
л/ч
2100
2600
3500
4200
5500
Расчетный режим
температура греющей жидкости 85°C
температура холодной воды 10°C
Поправочные коэффициенты
Температура греющей жидкости 75°C
при нагреве холодной воды до 45°С коэффициент 0,8
при нагреве холодной воды до 60°С коэффициент 0,75
