Бойлеры ACV Jumbo



Описание бойлеров ACV Jumbo

Греющий контур предназначен для под­ключения к системам водяного отопле­ния. Емкость санитарной воды выполне­на из нержавеющей стали. Теплоизоля­ция корпуса выполнена из минеральной ваты. Декоративная обшивка выполнена из стальных панелей красного цвета. Ко­жух поставляется в отдельной упаковке для последующей сборки на месте.
Предназначен для напольного монтажа. Электрическая схема предназначена для управления циркуляционным насосом подачи теплоносителя в греющий контур.

Бойлеры ACV Jumbo

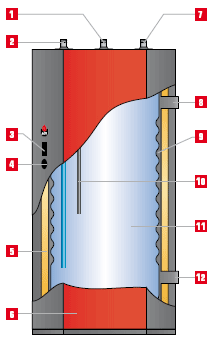

  1 Линия рециркуляци контура ГВС
  2 Подача холодной санитарной воды в бойлер
  3 Термометр
  4 Регулировочный термостат
  5 Теплоизоляция из минеральной ваты
  6 Металлические корпусные панели
  7 Подача горячей санитарной воды в систему ГВС
  8 Подача теплоносителя в греющий контур бойлера
  9 Внешний бак из углеродистой стали с теплоносителем
10 Гильза для измерительных устройств
11 Внутренний бак из нержавеющей стали
12 Возврат теплоносителя к котлу
 Панель управления:
  • Термостат регулировочный 60-90°С
  • Термометр 0-120°С



Основные размеры бойлеров ACV Jumbo

Основные размеры бойлеров ACV Jumbo



Индустриальный класс

Модель


Jumbo 800

Jumbo 1000

Код заказа Jumbo


06253901

0624001

Цена на Jumbo, розница

Руб

298 000,00

336 000,00

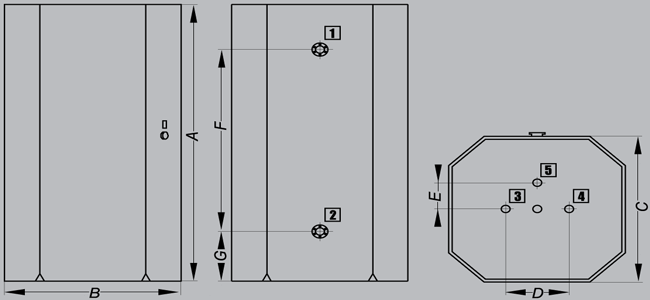

Габаритные размеры бойлеров ACV Jumbo

Модель


Jumbo 800

Jumbo 1000

Высота, А

мм

1915

2315

Ширина, B

мм

1020

1020

Глубина, C

мм

1020

1020

D

мм

360

360

E

мм

180

180

F

мм

1250

1650

G

мм

340

340



Эксплуатационные параметры бойлеров ACV Jumbo

Макс. рабочее давление контура отопления

бар

5

Макс. рабочее давление контура ГВС

бар

10

Испытательное давление контура отопления

бар

7,5

Испытательное давление контура ГВС

бар

13

Макс. рабочая температура

°C

90

Электропитание

220 В,

50 Гц, моно

Присоединенная нагрузка

А

6



Технические характеристики бойлеров ACV Jumbo

Модель


Jumbo 800

Jumbo 1000

Код заказа


06253901

06254001

Объем контура ГВС

л

675

840

Объем греющего контура

л

125

160

Поверхность теплопередачи

м2

4,56

5,5

Потери давления в греющем контуре

мбар

96

101

Объемный расход греющей жидкости

л/час

7500

7800

Присоединение контура отопления

d

2"

2"

Присоединение контура водоснабжения

d

2"

2"

Масса пустого

кг

360

380



Характеристики контура ГВС бойлеров ACV Jumbo

Модель


Jumbo 800

Jumbo 1000

Пиковая производительность при 40°С

л/10 мин

1881

2265

Пиковая производительность при 45°С

л/10 мин

1612

1941

Пиковая производительность при 60°С

л/10 мин

961

1145

Часовая производительность при 40°С

л/60 мин

4270

4940

Часовая производительность при 45°С

л/60 мин

3660

4234

Часовая производительность при 60°С

л/60 мин

2124

2438

Непрерывная производительность при 40°С

л/час

2868

3210

Непрерывная производительность при 45°С

л/час

2458

2751

Непрерывная производительность при 60°С

л/час

1395

1552

Подводимая мощность от котла

кВт

100

112



Расчетный режим

  • температура греющей жидкости 85°C
  • температура холодной воды 10°C



Поправочные коэффициенты

Температура греющей жидкости 75°C

  • при нагреве холодной воды до 45°С коэффициент 0,8
  • при нагреве холодной воды до 60°С коэффициент 0,75

Температура греющей жидкости 65°С

  • при нагреве холодной воды до 45°С коэффициент 0,6
